扭矩达标，拧紧就一定合格吗？
——从扭矩控制到预紧力控制的技术演进
在机械制造、汽车工业、风电设备、轨道交通及航空航天领域，螺栓连接是最常见的机械连接方式之一。长期以来，许多企业将扭矩值作为判断装配质量的重要依据，认为只要达到规定扭矩，连接就是合格的。然而，随着紧固技术的发展以及大量失效案例的积累，行业逐渐形成共识：
扭矩达标并不等于连接合格，真正决定连接可靠性的核心指标是预紧力。
美国NASA在《Fastener Design Manual》中曾指出：
Torque is only an indirect measure of bolt tension.
即“扭矩仅仅是螺栓预紧力的一种间接测量方式”。
这句话揭示了螺栓连接质量控制的本质。
螺栓连接的本质是什么？
螺栓拧紧的目的并不是获得某个扭矩值，而是通过螺纹旋转使螺栓产生轴向拉伸变形，从而形成稳定的夹紧力（Preload）。
根据德国工程师协会VDI2230标准，预紧力是保证连接件抵抗振动、冲击和交变载荷的关键因素。工程中通常采用以下经验公式描述扭矩与预紧力之间的关系：
T = K × F × D
其中，T为扭矩，F为预紧力，D为螺栓直径，K为扭矩系数。
问题在于，K值并不是固定常数，它会受到润滑状态、表面粗糙度、镀层工艺、螺纹精度等因素影响。因此，即使施加相同的扭矩，也未必能够获得相同的预紧力。
为什么扭矩达标不代表连接可靠？
很多人误以为拧紧过程中施加的扭矩全部转化成了预紧力，实际上并非如此。

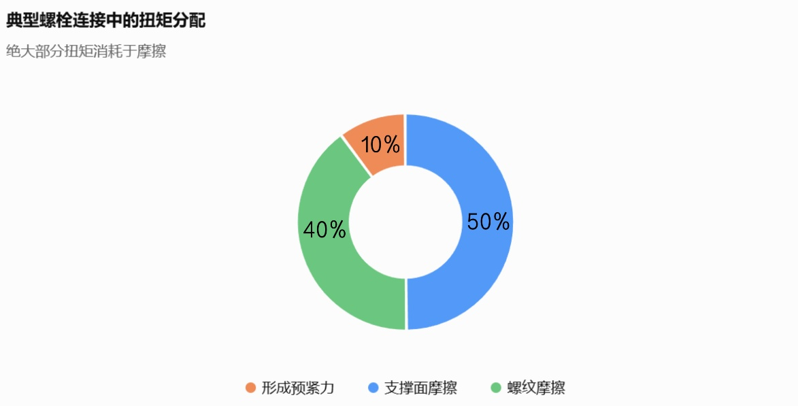

研究表明，在典型螺栓连接中，约90%的扭矩都被摩擦消耗，真正转化为螺栓拉伸变形和预紧力的部分仅占10%左右。
这意味着，只要摩擦条件发生变化，预紧力就会发生显著波动，而扭矩显示值却可能完全一致。
实验数据揭示真相
依据ISO 16047《紧固件扭矩/夹紧力试验方法》，对M10-10.9级高强度螺栓进行测试，在50N·m固定扭矩条件下，仅改变螺纹表面的摩擦状态。

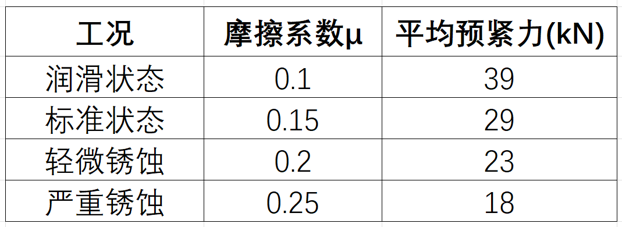

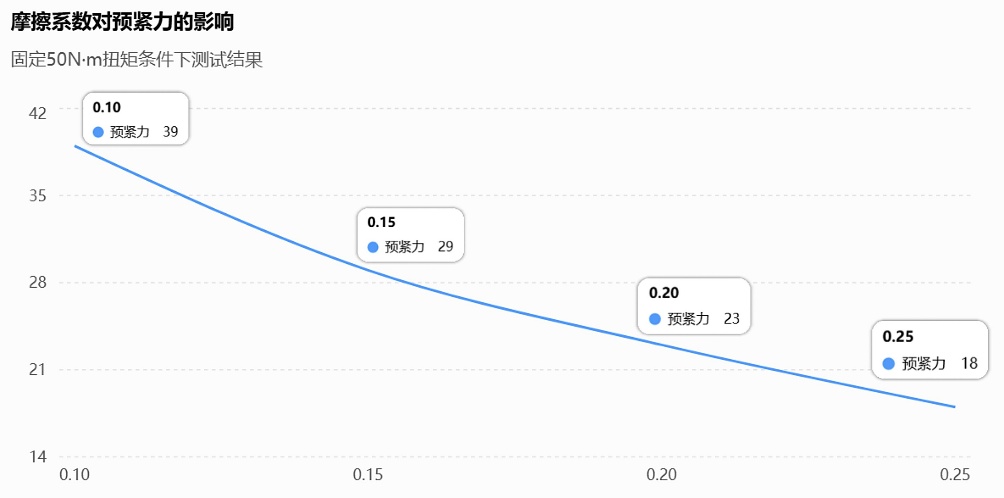

实验结果显示，摩擦系数从0.10增加到0.25后，预紧力下降超过50%，最大值与最小值之间相差超过100%。
也就是说，即便扭矩完全合格，实际夹紧力仍可能严重偏离设计目标。
真实案例：NASA为何不再只看扭矩？
航空航天领域对连接可靠性的要求极高，因此NASA长期开展螺栓连接研究。

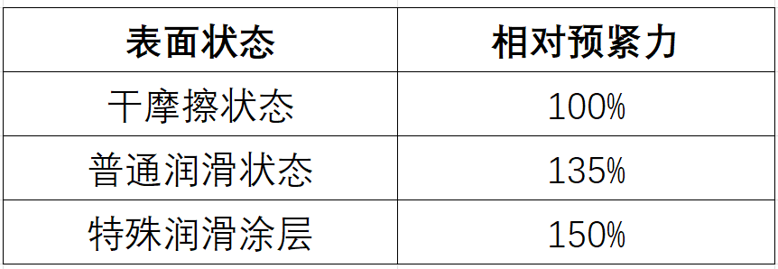

在公开试验中，NASA发现同一规格螺栓在相同扭矩条件下，仅因表面状态不同，预紧力波动就可达到30%～50%。
这一结果说明，相同扭矩下的实际受力状态可能完全不同。因此，航空航天行业逐步采用液压拉伸器、超声波预紧力检测等技术，直接控制和测量预紧力，而非单纯依赖扭矩。
真实案例：风电螺栓断裂事故
相比实验室数据，工程现场的案例更具说服力。
近年来，全球多个风电场都发生过塔筒法兰螺栓断裂事故。事故调查发现，大部分断裂螺栓在安装时均达到规定扭矩要求。
德国劳氏船级社（现并入DNV）在风电行业研究报告中指出，超过70%的塔筒连接失效案例与预紧力管理有关。
导致问题的原因包括：
润滑状态不一致；
摩擦系数波动；
二次复紧不到位；
预紧力衰减。
虽然施工记录显示扭矩全部合格，但实际夹紧力不足，导致法兰连接面产生微动磨损。在长期交变载荷作用下，疲劳裂纹逐渐扩展，最终造成螺栓断裂。
这些案例充分说明：
扭矩合格只能证明拧紧动作完成，并不能证明连接质量可靠。
从扭矩控制走向预紧力控制

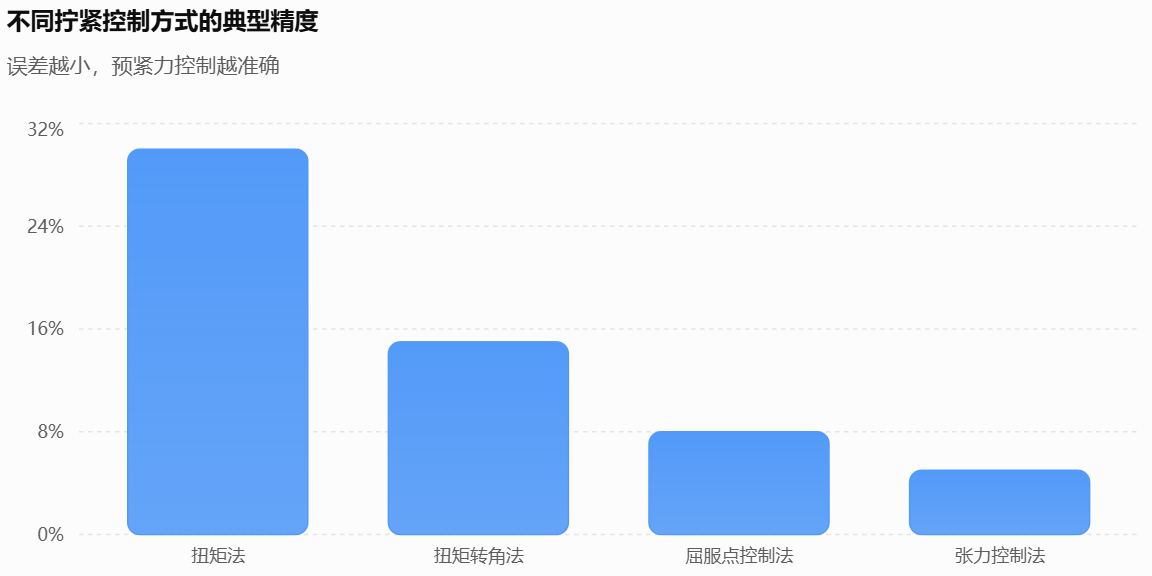

传统扭矩法因成本低、操作简单而被广泛应用，但其预紧力控制精度通常只能达到±25%～35%。
随着制造业对可靠性要求不断提高，更先进的控制技术正在逐步普及。
目前汽车发动机、航空航天结构件以及大型风电设备安装中，已经广泛采用扭矩转角法、屈服点控制法、液压拉伸法和智能拧紧系统，其核心目标都是提高预紧力控制精度，降低摩擦因素带来的不确定性。
结语
从ISO 16047实验数据，到NASA的研究成果，再到风电行业的大量失效案例，都在说明同一个事实：
扭矩只是过程参数，预紧力才是结果参数；扭矩决定不了连接质量，而预紧力决定连接可靠性。
对于现代制造企业而言，关注的不应仅仅是“扭矩是否达标”，更应关注“是否获得了设计要求的预紧力，并能够在整个服役周期内保持稳定”。未来紧固技术的发展方向，也必将从“扭矩控制”逐步迈向“预紧力控制”和“数字化质量管理”，实现更高水平的连接安全性与可靠性。
