扭矩法拧紧的关键影响因素

然而，在实际应用中，许多工程师都曾遇到这样的困惑：为什么使用相同的扭矩值，螺栓的预紧力却差异巨大？

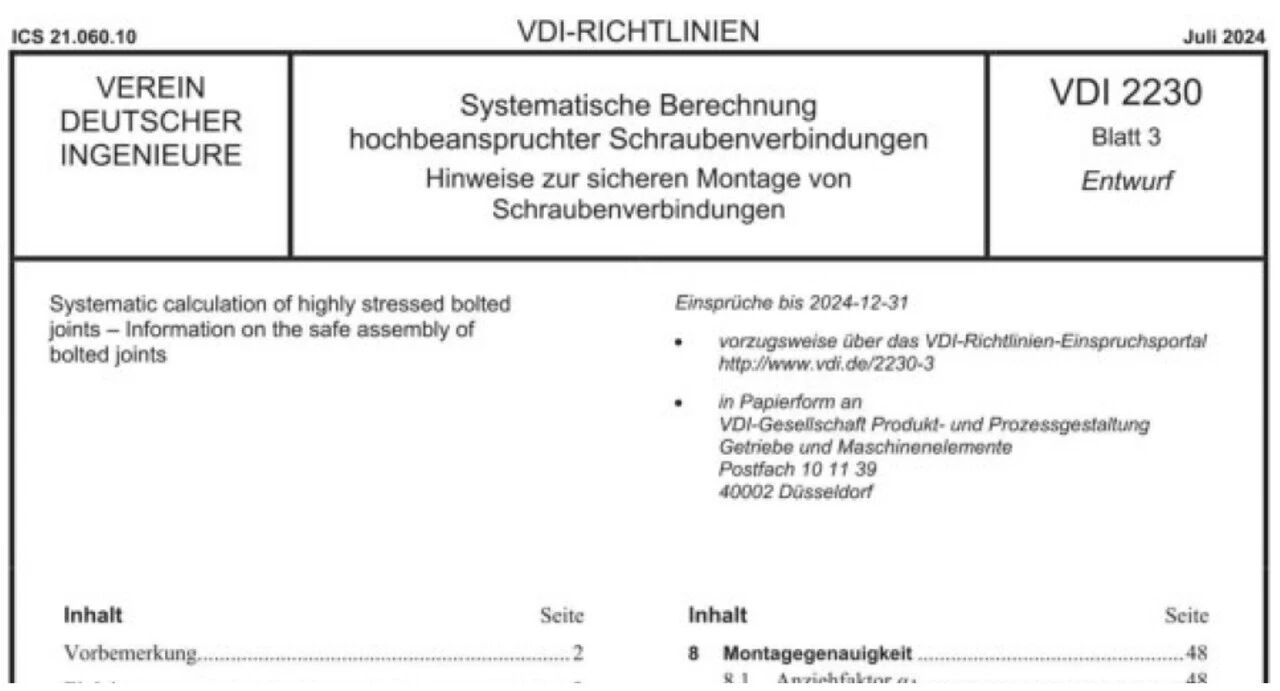

德国工程师协会发布的VDI 2230 Blatt 3标准（2024年7月版）深入剖析了扭矩法拧紧的关键影响因素，揭示了这一现象背后的真相。

- 摩擦系数：最不稳定的因素 -

摩擦系数是影响扭矩法精度的首要因素。根据VDI 2230标准，在典型的螺栓连接中，高达80-90%的扭矩被用于克服摩擦阻力，仅有10-20%的扭矩实际转化为螺栓的预紧力。

螺纹摩擦系数(μG)和支承面摩擦系数(μK)的微小变化都会导致预紧力的显著波动。标准中指出，当摩擦系数从0.10增加到0.16时，同一扭矩产生的预紧力可能下降超过20%。

影响摩擦系数的主要因素：

•表面处理状态（镀锌、磷化、达克罗等）

•润滑剂类型和用量

•表面粗糙度

•材料配对组合

实践表明，使用合适的润滑剂可以将摩擦系数的波动范围控制在±0.03以内，如果能够更加收窄螺栓的摩擦系数范围，这样可以更加显著提高装配一致性。

- 温度变化：被忽视的关键变量 -

温度对扭矩法拧紧的影响体现在多个方面：

装配环境温度

装配环境温度的变化会改变摩擦副的摩擦特性。研究表明，温度每升高10℃，某些润滑剂的摩擦系数可能变化5-8%。

零部件温度

差异会导致热胀冷缩效应。钢制螺栓的温度系数约为12×10⁻⁶/℃，对于长度为100mm的螺栓，温度变化50℃将产生0.06mm的长度变化，这足以引起预紧力的显著改变。特别是螺栓与被连接件材料不同时候，在夏天装配和在冬天使用，亦或是在冬天装配和在夏天使用螺栓的预紧力会产生比较大的变化。这也是为什么现在轻量化连接中，考虑铝制螺栓的主要原因之一。

热传导

效应在连续装配时尤为明显，先前装配产生的热量会累积影响后续装配质量。

- 尺寸公差：累积误差的放大器 -

VDI 2230标准强调，尺寸公差是影响扭矩法精度的重要因素：

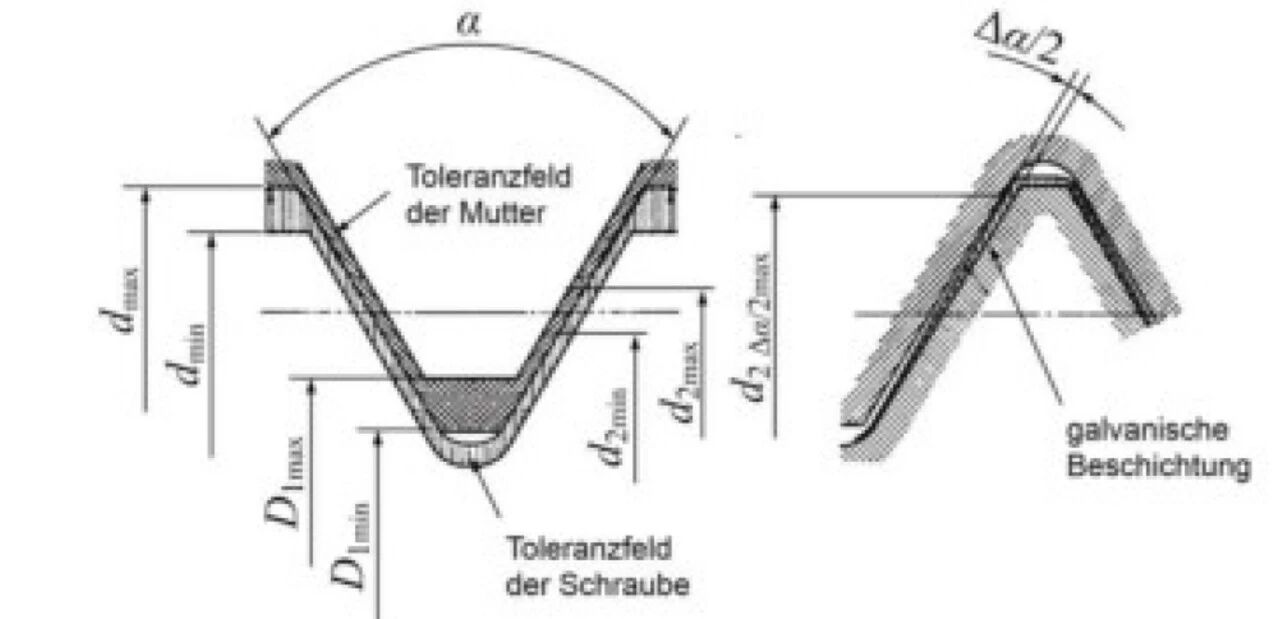

螺纹公差

直接影响实际接触面积和应力分布。以M10螺栓为例，6g/6H公差配合与4g/6H配合产生的预紧力差异可达10-15%。

同时，在摩擦系数试验中，一般按照螺纹的公称直径进行计算摩擦系数，如果中径，角度等存在偏差也往往会导致摩擦系数的变化。

支承面公差

包括平行度、平面度等形位公差，其影响往往被低估。支承面不平行度超过0.1mm时，预紧力分散度可能增加30%以上。

累积公差

在多个连接件组合时更为显著，各零件公差的叠加效应会进一步放大预紧力波动。

以上所有的尺寸都可以通过我们的光学尺寸测量设备ECM进行工艺过程管控，入厂检验管控，确保各批次的螺栓尺寸质量满足要求。

- 表面状况：微观世界的大影响 -

表面状况对扭矩法拧紧的影响体现在三个层面：

表面粗糙度

决定了实际接触面积。粗糙度从Ra0.8提高到Ra0.2，摩擦系数稳定性可提升25%。

表面涂层

不仅影响摩擦特性，还改变了接触刚度。润滑后锌基涂层的摩擦系数通常为0.10-0.16，而达克罗涂层为0.08-0.14。当然可以通过实际的润滑剂来改变或调整螺栓的摩擦系数范围，并且保证其稳定性。

表面清洁度

油污、灰尘等污染物会显著改变摩擦特性，标准建议在装配前进行必要的清洁处理，已经控制摩擦系数，做过预处理的螺栓除外。

对于现场涂润滑油的螺栓连接或行业，要通过培训操作人员注意摩擦系数对预紧力的影响，保证涂敷面积和厚度等均匀，存放时间等稳定，钢结构，桥梁行业往往要现场测扭矩系数K，这样能够更加符合现场的情况。

- 装配工具：精度决定上限 -

工具的性能直接影响扭矩法的实施效果：

工具精度等级

是首要考虑因素。普通扭矩扳手的精度为±6%，而高精度电动扭矩工具可达±1%。这意味着在要求100N·m的装配中，实际扭矩可能在94-106N·m之间波动。

工具校准状态

同样重要。标准建议每使用5000次或每3个月进行一次校准，以确保精度。

工具类型选择

也至关重要。液压扭矩扳手适用于大扭矩场合，而电子扭矩扳手更适合高精度要求的装配。

- 操作因素：人为误差不可忽视 -

即使在自动化程度很高的今天，人为因素仍然影响着扭矩法装配质量：

操作姿势

不规范会导致扭矩施加方向偏离轴线，产生附加弯矩。研究表明，偏离角度超过5°时，预紧力误差可达10%以上。

操作速度

对摩擦特性有显著影响。过快的拧紧速度会导致摩擦系数测试条件与实际装配条件不一致。

操作顺序

在多螺栓连接中尤为重要，不合理的拧紧顺序会引起受力不均。

- 环境因素：潜移默化的影响 -

环境条件同样会影响扭矩法装配质量：

湿度变化

会改变摩擦表面的氧化状态，特别是对于未作表面处理的零件。

污染环境

中的粉尘、油雾等会附着在螺纹表面，改变摩擦特性。

振动环境

在装配过程中会影响扭矩传感器的读数准确性。

- 质量控制：从结果到过程的转变 -

VDI 2230标准强调，要提高扭矩法装配质量，必须建立完善的质量控制体系：

过程监控

比结果检验更重要。实时监测扭矩-转角曲线可以及时发现异常。

统计分析

是必不可少的工具。通过对历史数据进行统计分析，可以识别出影响装配质量的关键因素。

预防性维护

包括定期更换磨损部件、校准工具等，是保证长期稳定性的基础。

实践建议

通过深入理解VDI 2230标准揭示的这些影响因素，制造企业可以采取有针对性的改进措施，显著提高螺栓连接的可靠性和一致性。

在实际应用中，建议企业：

•建立完善的摩擦系数管理体系

•严格控制装配环境条件

•选择合适精度等级的工具

•加强操作人员培训

•实施全过程质量控制

只有系统性地管理所有这些影响因素，才能真正发挥扭矩法的优势，为设备安全可靠运行提供有力保障。
